มัลติมิเตอร์ อุปกรณ์เครื่องมือวัด Multimiter เบื้องต้น

Multimeter คือ เครื่องวัดค่าพลังงานไฟฟ้า เช่นแรงดัน กระแสไฟ และความต้านทาน มันเป็นเครื่องมือที่นิยมใช้โดยช่างไฟฟ้าและช่างเทคนิค เพื่อวิเคราะห์และแก้ไขปัญหาไฟฟ้า สามารถวัดได้หลายค่าต่างๆ เช่นแรงดัน กระแสไฟฟ้า และความต้านทาน ใช้ในการวิเคราะห์และแก้ไขปัญหาไฟฟ้าอิเล็กทรอนิกส์

ย่านการวัดของมัลติมิเตอร์

วัดแรงดันไฟฟ้า(Voltage) - ใช้วัดค่าแรงดันไฟฟ้า (กระแสตรงDC, กระแสสลับAC)

วัดกระแสไฟฟ้า(Ampere) - ใช้วัดค่ากระแสไฟฟ้า วัดได้เฉพาะไฟฟ้ากระแสตรงเท่านั้น

วัดความต้านทาน(Resistance) - ใช้วัดค่าความต้านทาน วัดอุปกรณ์อิเล็กทรอนิกส์ ดีเสียได้

การวัดแรงดัน ไฟฟ้ากระแสตรง(DC)

สามารถวัดได้ตั้งแต่ระดับแรงดันไฟฟ้ากระแสตรง : 0.1โวลต์ - 1000โวลต์

การใช้งานมัลติมิเตอร์วัดแรงดันไฟตรง : ทดลองโดยนำไปวัดแหล่งจ่ายแรงดัน ถ่าน1.5v

ถ่าน 1.5v ตั้งมิเตอร์ไปที่ค่ามากกว่า 1.5vแล้วสามารถวัดได้เลย สายแดงขั้วบวก(+) สายดำขั้วลบ(-) โดยตัวอย่างนี้ตั้งไปที่ย่าน 2.5v โดยอ่านได้ 1.45โวลต์ โดยประมาณ

การวัดแรงดัน ไฟฟ้ากระแสสลับ(AC)

สามารถวัดได้ตั้งแต่ระดับแรงดันไฟฟ้ากระแสสลับ : 10โวลต์ - 1000โวลต์

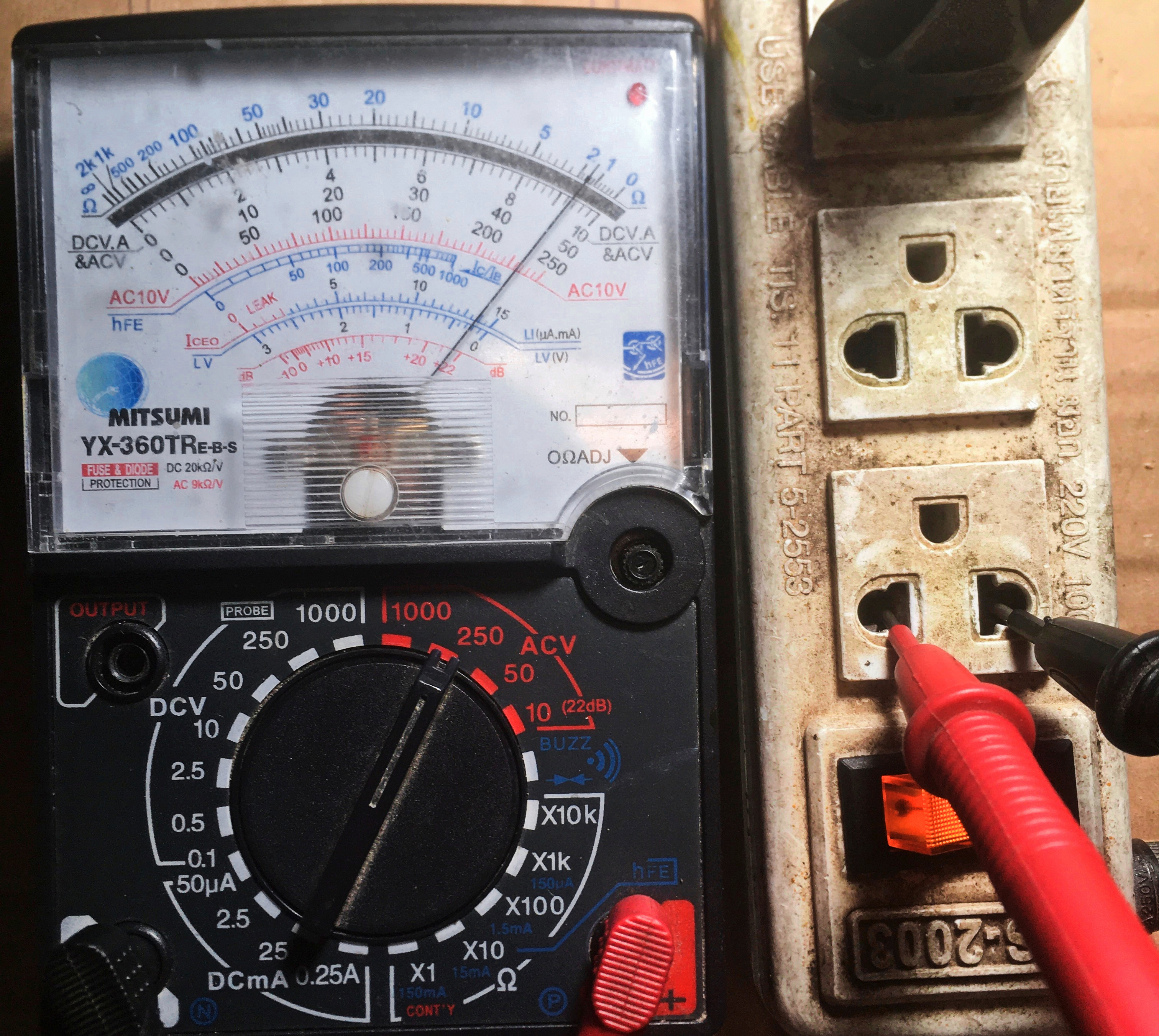

การใช้งานมัลติมิเตอร์วัดแรงดันไฟสลับ : ทดสอบโดยนำไปวัด ไฟบ้าน 220vac

ปรับหมุนมิเตอร์ไปที่ระดับแรงดันที่มากกว่า แรงดันที่ต้องการวัด เราต้องการวัดไฟ220vac ดังนั้นต้องปรับไปที่ 250 หรือ 1000 ก็จะสามารถวัดได้

การวัดย่านวัด ความต้านทาน(Ω)

สามารถวัดค่าความต้านทานได้ตั้งแต่ระดับ : x1 - x10k ยิ่งตัวคูณมากก็สามารถวัดค่าความต้านทานได้เยอะ(หากลองปรับไปที่ x10k แล้วลองใช้มือจับสายทั้งสอง เข็มของมัลติมิเตอร์ จะขยับขึ้นได้ด้วยครับ)

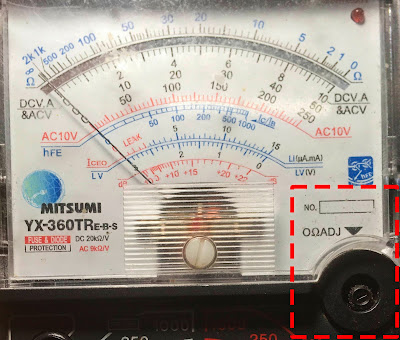

การใช้งานมัลติมิเตอร์วัดความต้านทาน : สามารถต่อขนานเข้ากับขาทั้ง 2ของตัวต้านทานได้เลย โดยการอ่านค่าความต้านทาน ให้ ตั้งไปที่ย่าน x1 หรือย่านที่ต้องการก่อนวัด จากนั้นนำสายดำแดง มาจับชนกัน และทำการปรับ adjust zero ให้เข็มมิเตอร์อยู่ตำแหน่งที่ 0 ถือว่าใช้ได้ครับ

ทดลองนำตัวต้านทานค่า 500โอห์ม มาทดสอบวัดได้ผลดังนี้

ข้อดีของย่านวัดโอห์ม(Ω) :

• วัดอุปกรณ์ อิเล็กทรอนิกส์ ว่าดีหรือเสียได้
• วัดสายไฟ ลาดวงจรว่าขาดหรือไม่ได้
• ในย่าน x1 สามารถจ่ายไฟออกไป 3โวลต์เพื่อวัดหรือทดสอบอุปกรณ์ได้ เช่น หลอดไฟLED, ลำโพง

การวัดย่านวัด กระแสไฟฟ้า(DC.A)

สามารถวัดกระแสไฟฟ้า(A.) ของแรงดันไฟฟ้ากระแสตรง(DC)

การใช้มัลติมิเตอร์วัดกระแสไฟฟ้า : ต้องต่อมิเตอร์ อนุกรม กับวงจรที่ทำงานอยู่ โดยถ้าจะอนุกรมระหว่างไฟบวกให้ใช้สายสีแดงต่อกับขั้วบวกจากนั้นนำสายสีดำ ต่อเข้ากับบวกของวงจรดังเดิม เช่น ดังภาพด้านล่าง
