วงจรไฟกระพริบ ทรานซิสเตอร์ แบบพื้นฐานเด็กอิเล็กทรอนิกส์

ในสมัยที่ผมเรียนช่างอยู่ระดับชั้น ปวช.ปีที่1 สาขาวิชาอิเล็กทรอนิกส์ นั้นผมจำได้แม่นเลยครับว่า วงจจรแรกที่อาจารย์ให้ทำก็คือ วงจรไฟกระพริบแบบใช้ทรานซิสเตอร์ ทั้งที่ยังไม่รู้จักเลยว่าตัวนั้นตัวนี้คืออะไร หรือวงจรทำงานอย่างไร แต่อาจารย์บอกให้ลองทำไปก่อน แต่ขอบอกก่อนเลยผมหน่ะรู้จักนะว่าตัวอุปกรณ์ตัวไหนชื่ออะไรบ้างไว้ทำอะไร ทั้งที่เพื่อนของผมยังไม่รู้ ทำไมหน่ะหรอ ก็ทางบ้านของผมทำงานด้านนี้หล่ะสิครับ ฮ่าๆได้เปรียบๆ
       พอบัดกรีวงจรเรียบร้อยทดสอบ ต่อถ่าน 9โวลต์ให้วงจร คราวนี้หล่ะครับเกิดปัญหาหล่ะที่นี้ เด็กเกือบครึ่งห้องต่อไม่ติดบ้าง ทรานซิสเตอร์ใหม้เหม็นหึ่งกันเลยทีเดียว ซึ่งปัญหาเหล่านี้ก็เกิดจากตัวผู้ปฏิบัติเองหล่ะครับโทษใครไม่ได้ แต่ก็นั่นหล่ะครับมือใหม่ก็อย่างงี้หล่ะครั้งแรกอีกต่างหาก ฮ่าๆทำพังบ่อยๆเดี๋ยวก็ชำนาญ
       กล่าวมาพอสมควรแล้วก็ถึงเวลาที่เราจะได้พบกับวงจร ไฟกระพริบด้วยทรานซิสเตอร์ หรือชื่อแบบภาษาอังกฤษว่า วงจรฟลิบฟลอป(Flip Flop Transistor)

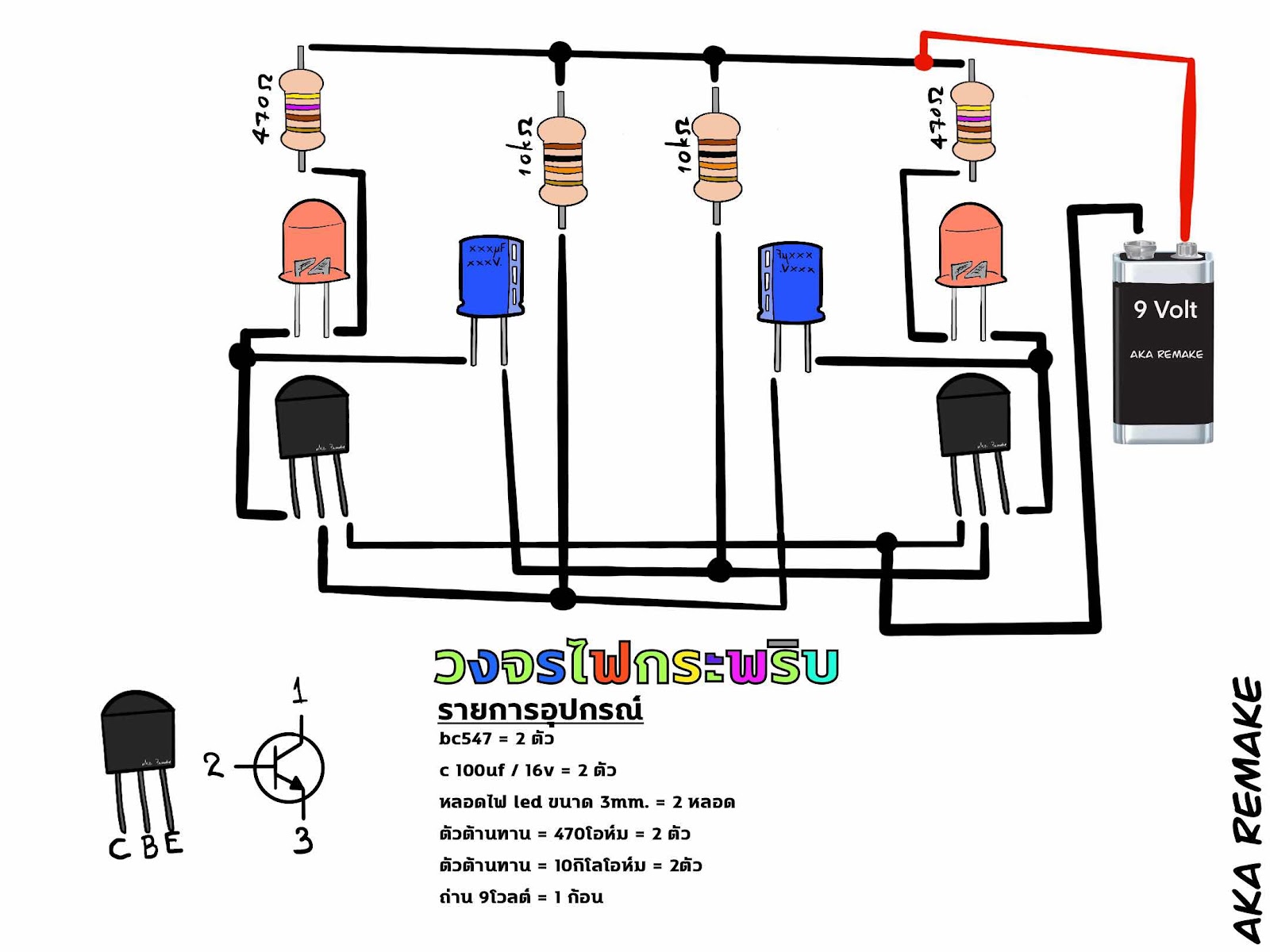

แผนผังวงจร Schematic

เครดิตภาพ : ผมไปเอามาจากกูเกิลอ่าครับ เห็นมีกันเกือบทุกเว็บเลยอ่า ขอให้เครดิตกูเกิลแล้วกันฮ่าๆ

อุปกรณ์

ก็ตามภาพเลยครับดังนี้

1. ตัวต้านทาน 470โอห์ม จำนวน 2ตัว

2. ตัวต้านทาน 10Kโอห์ม จำนวน 2ตัว

3. ตัวเก็บประจุ ชนิดอิเล็กโทรไลต์ 100uF/16V. จำนวน 2ตัว

4. หลอดไฟ LED จำนวน 2ดวง เรื่องสีของหลอดก็แล้วแต่ชอบครับ

5. สวิตซ์ปิด-เปิด หรือไม่ใส่ก็ได้ครับใช้สำหรับปิด-เปิดไฟให้วงจรเฉยๆ ต่อตรงเลยก็ได้

6. ทรานซิสเตอร์ เบอร์ BC547 จำนวน 2ตัว

7. แบตเตอร์รี่ หรือถ่าน 9โวลต์

ข้อสำคัญควรรู้

ทรานซิสเตอร์ แต่เบอร์ มีการจัดเรียงขาที่ไม่เหมือนกันดังนั้นจึง ควรดูโครงสร้างอุปกรณ์ให้ดีก่อนว่าขาไหนเป็นขาไหน เพื่อที่จะได้ไม่ต่อผิดจนอาจทำให้วงจรเสียหายได้ และสำหรับเบอร์ BC547 นี้มีการเรียงขาดังนี้ BC547 Datasheet

ท้ายนี้สำหรับใครที่ต่อไม่ติดหรือวงจรมีปัญหายังไงผมก็ต้องขออภัยด้วยครับ หรือถามได้ที่แสดงความคิดเห็นข้างล่างได้ครับหากมีรูปประกอบด้วยจะดีมากเลยหล่ะ ขอบคุณครับ

>อธิบายการทำงานของวงจร และ ที่มาของค่าอุปกรณ์แต่ละตัว<
