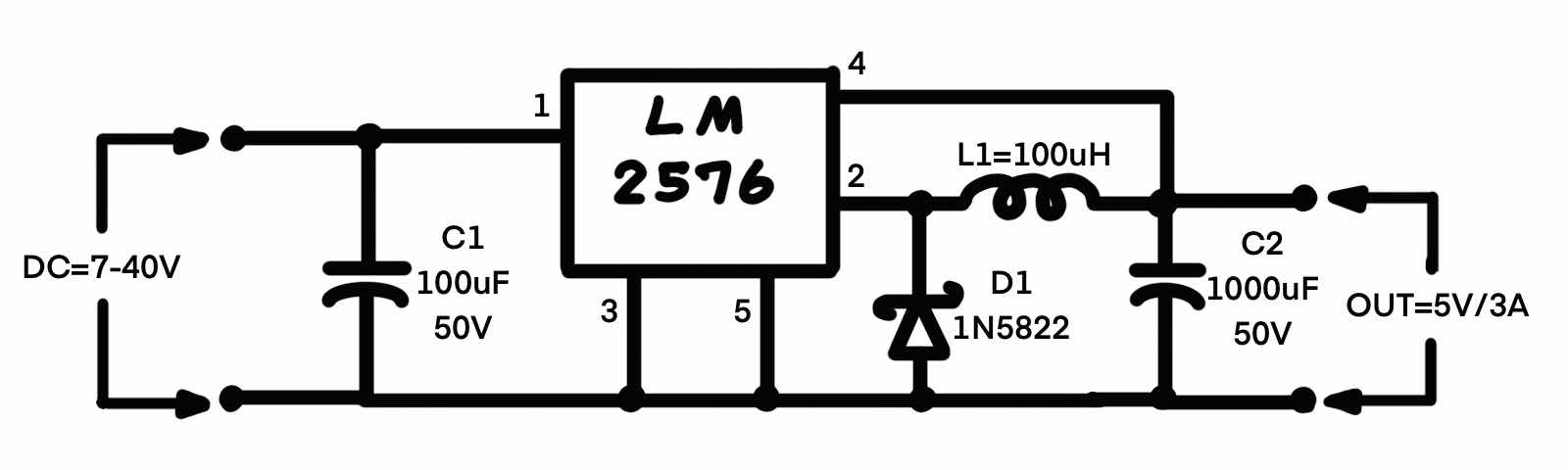

แปลงไฟ 5V/3A StepDown Voltage



รายการอุปกรณ์

1. LM2576
2. C1 100uF/50V
3. C2 1000uF/50V
4. D1 1N5822(ช็อกกี้ไดโอด 3A)
5. L1 100uH

วงจรนี้สามารถต่อและใช้งานได้ง่าย ไม่ซับซ้อน

โดยไอซี LM2576

หลักการทำงาน : เป็นตัวแปลงแรงดันแบบสวิตชิ่ง (Switching Regulator) โดยแปลงแรงดันไฟฟ้าขาเข้าให้ลดลง (Step-Down)

ความแตกต่างระหว่าง LM2576 กับ 7805

ประสิทธิภาพ : สูงกว่า 7805 ความสูญเสียต่ำ โดยสามารถวัดได้จากความร้อนจากตัวไอซี

แรงดันขาเข้า : แรงดันขาเข้าของ LM2576 จะอยู่ที่ 7-40V ส่วนของ 7805 อยู่ที่ 7-25V

เปิด-ปิด : ไอซี 2576 มีขา on-off อยู่ที่ขา 5 เมื่อต่อเข้ากับ กราวด์จะหมายถึงให้ไอซีทำงาน
