ไดโอด ฉบับเข้าใจง่ายสอนวิธีวัด อ่านค่า

ลักษณะของไดโอด ที่สามารถพบเห็นได้บ่อยที่สุดคือ

• มีขา 2ขา
• ตัวทรงกระบอก
• สีดำ
• มีแถบสีขาวอยู่ด้านนึง

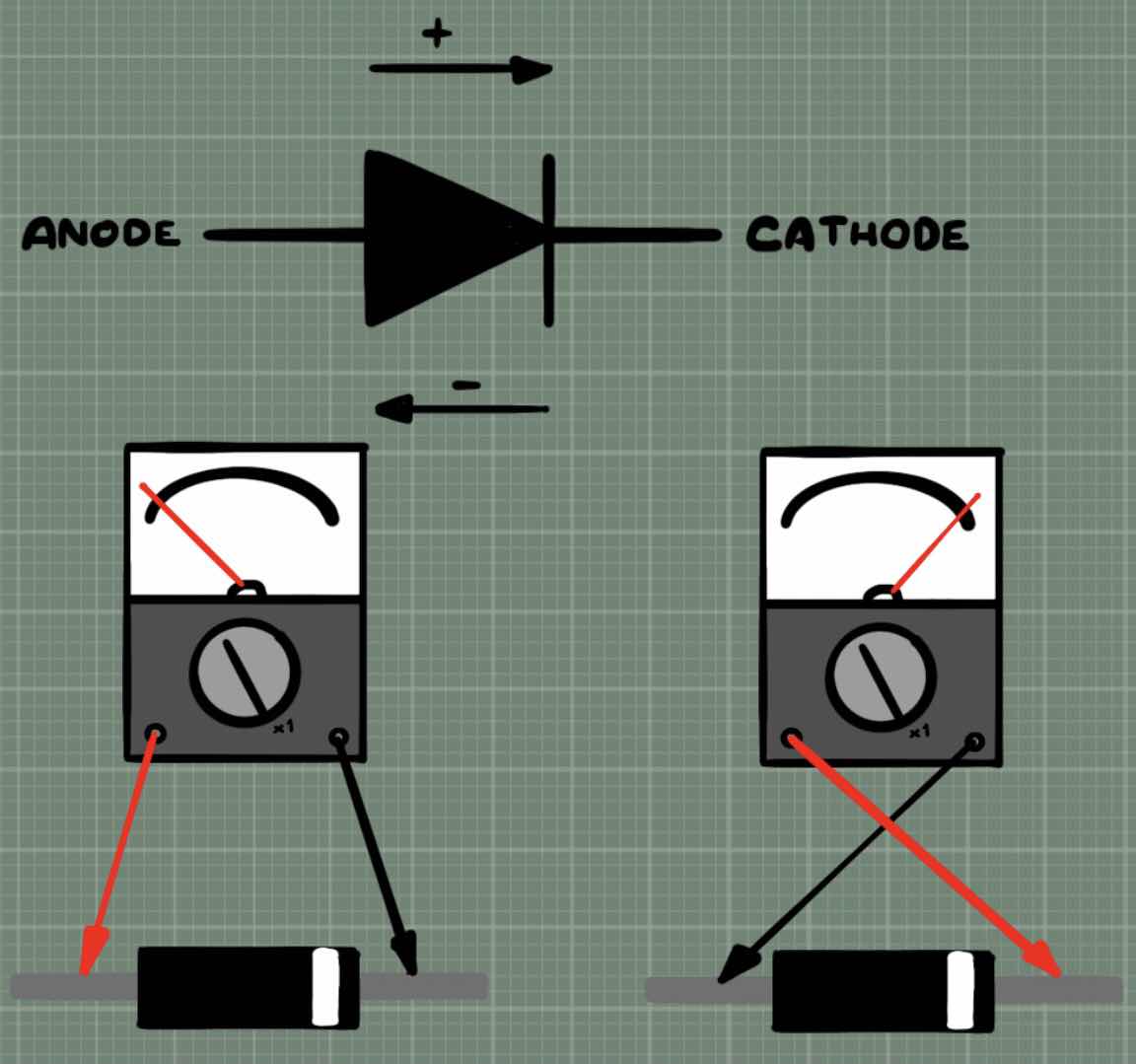

สัญลักษณ์ของไดโอด

• เหมือนหัวลูกศร
• มีเส้นคั่นหัวลูกศร

ขั้วของไดโอด

• จากภาพด้านบน ฝั่งซ้ายเราจะเรียกว่า Anode เอโนด หรือ ขั้วบวก
• ฝั่งขวา Cathode เคโถด หรือ ขั้วลบ

วิธีทำให้ไดโอดนำกระแส

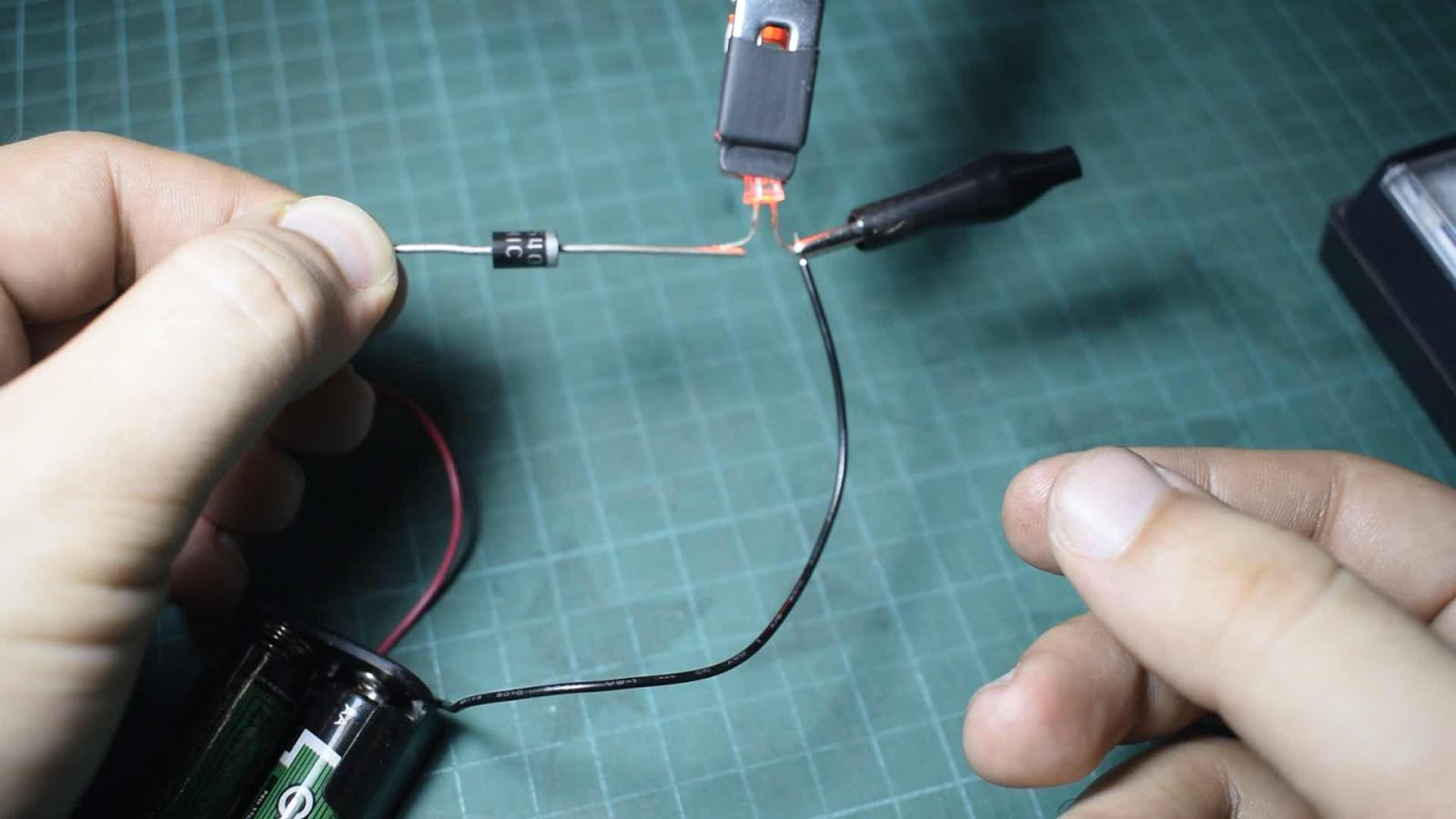

การวัดไดโอดด้วย มิเตอร์เข็ม

• สายแดง ของมิเตอร์จะปล่อยไฟ ลบ(-)
• สายดำ ของมิเตอร์จะปล่อยไฟ บวก(+)

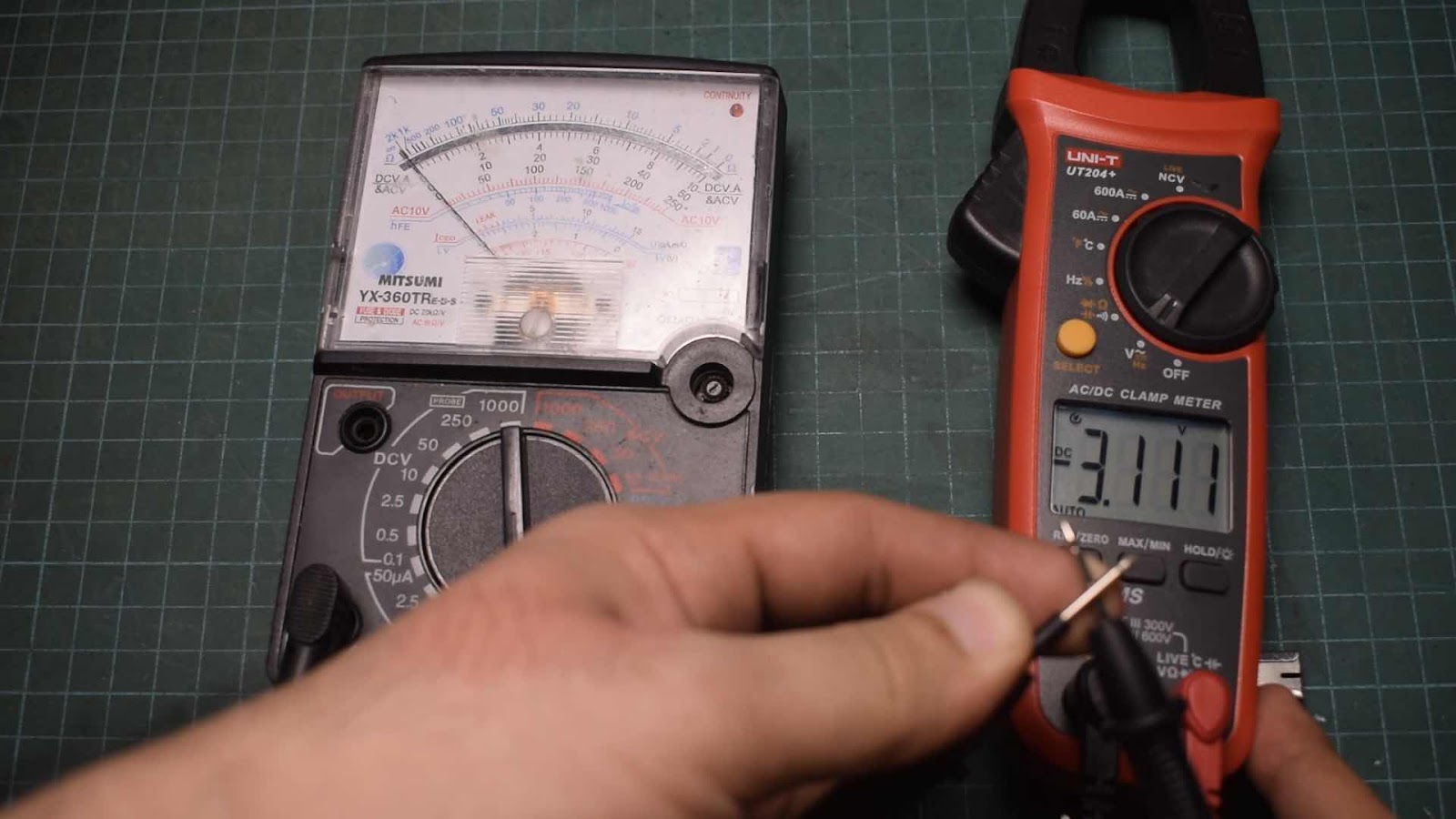

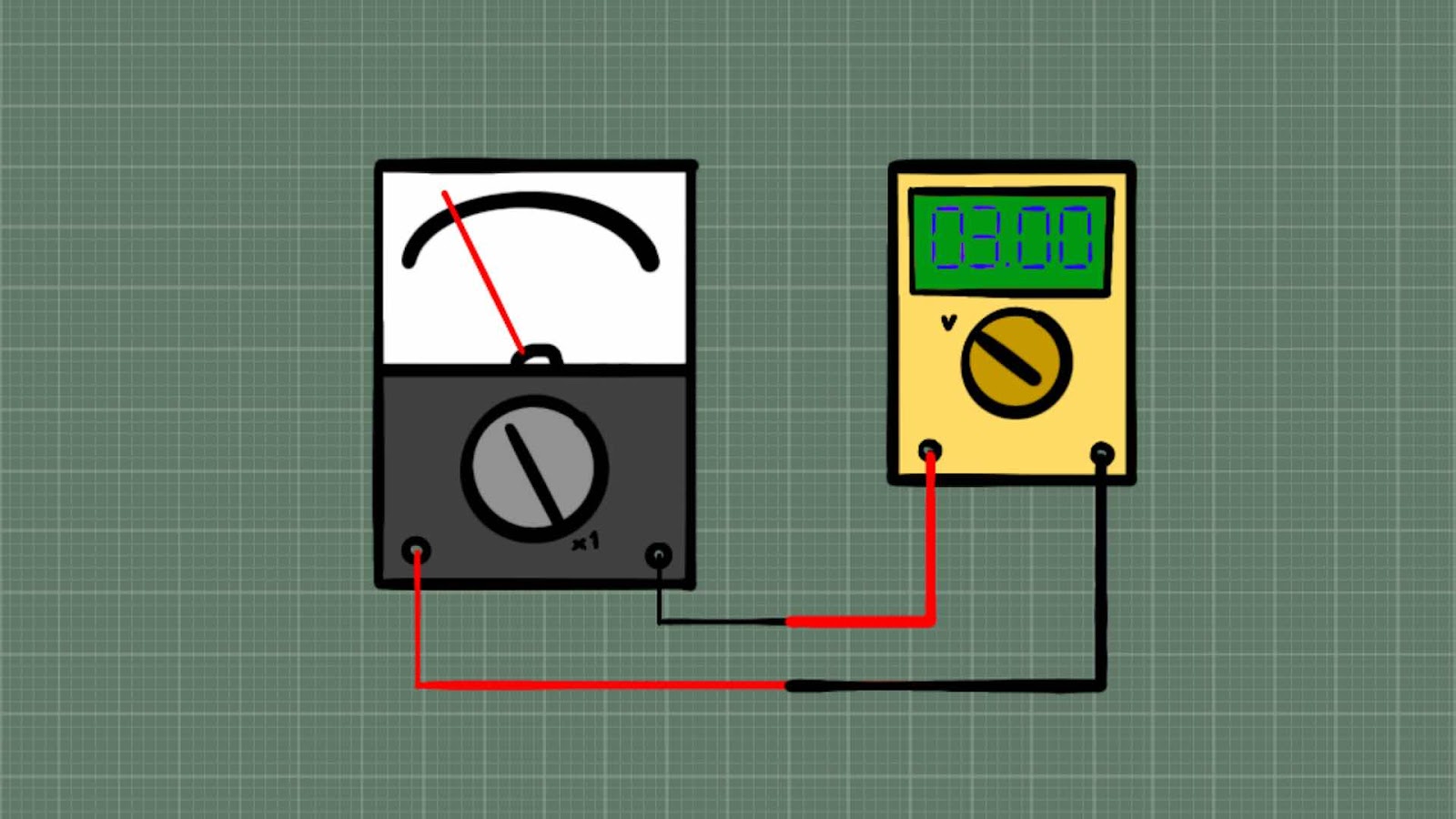

จากภาพด้านบนจะเห็นว่า เมื่อนำสายสีเดียวกันมาวัดไฟที่วัดได้จะได้ไฟติดลบ -3V

เมื่อสลับสายไฟที่วัดได้จะตรงขั้ว 3V

ตั้งย่านวัดมิเตอร์ไปที่ x1

ใช้สายแดงวัดที่ขา Cathode หรือด้านที่มีแถบขาว

ส่วนสายดำวัดที่ขา Anode หรือก็คือด้านที่ไม่มีแถบ

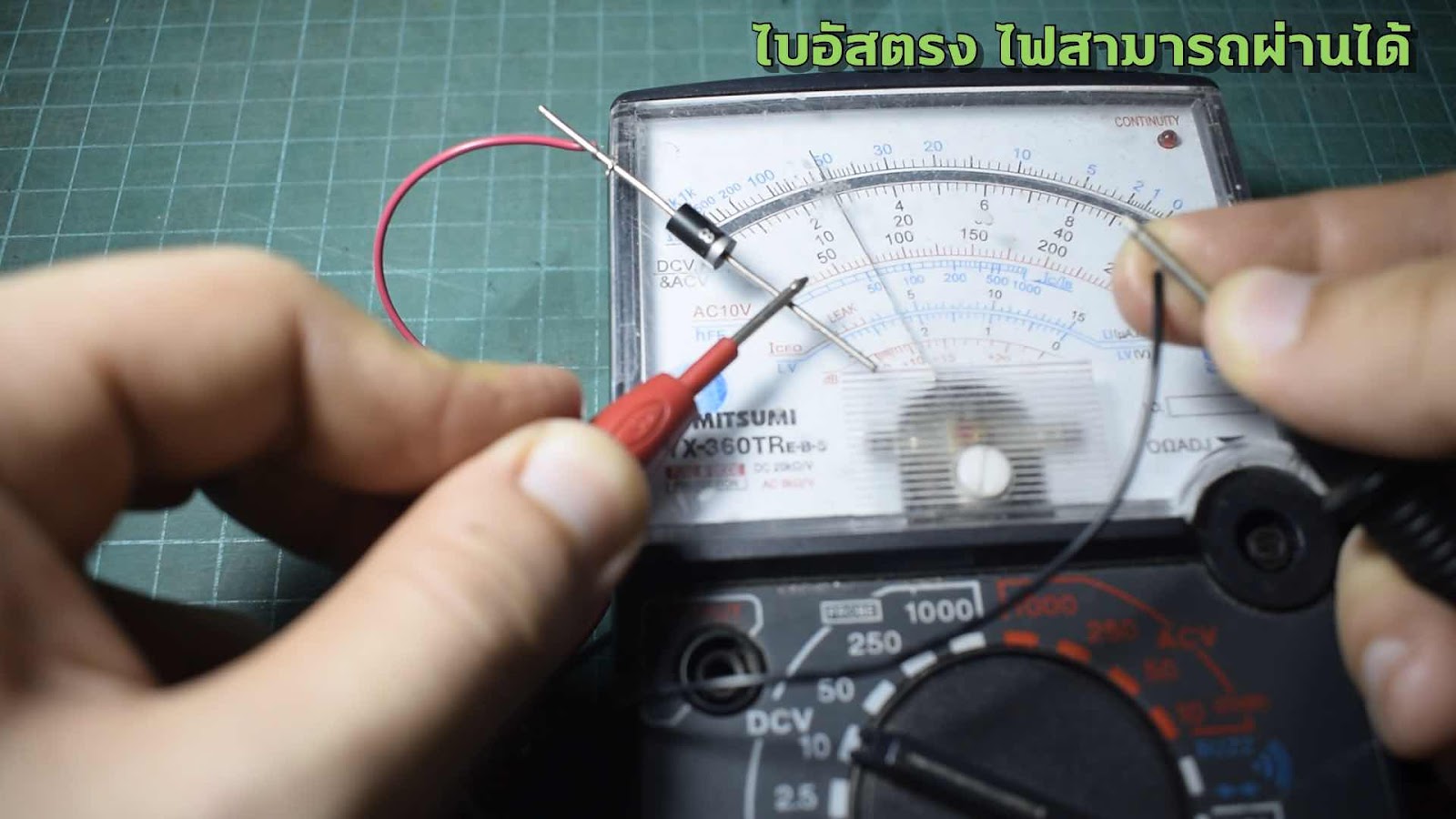

ผลลัพธ์ เข็มของมิเตอร์ควรดีดขึ้น

จากนั้นสลับด้านเข็มมิเตอร์ เพื่อตรวจสอบว่าไดดอดตัวนั้นช็อตหรือไม่

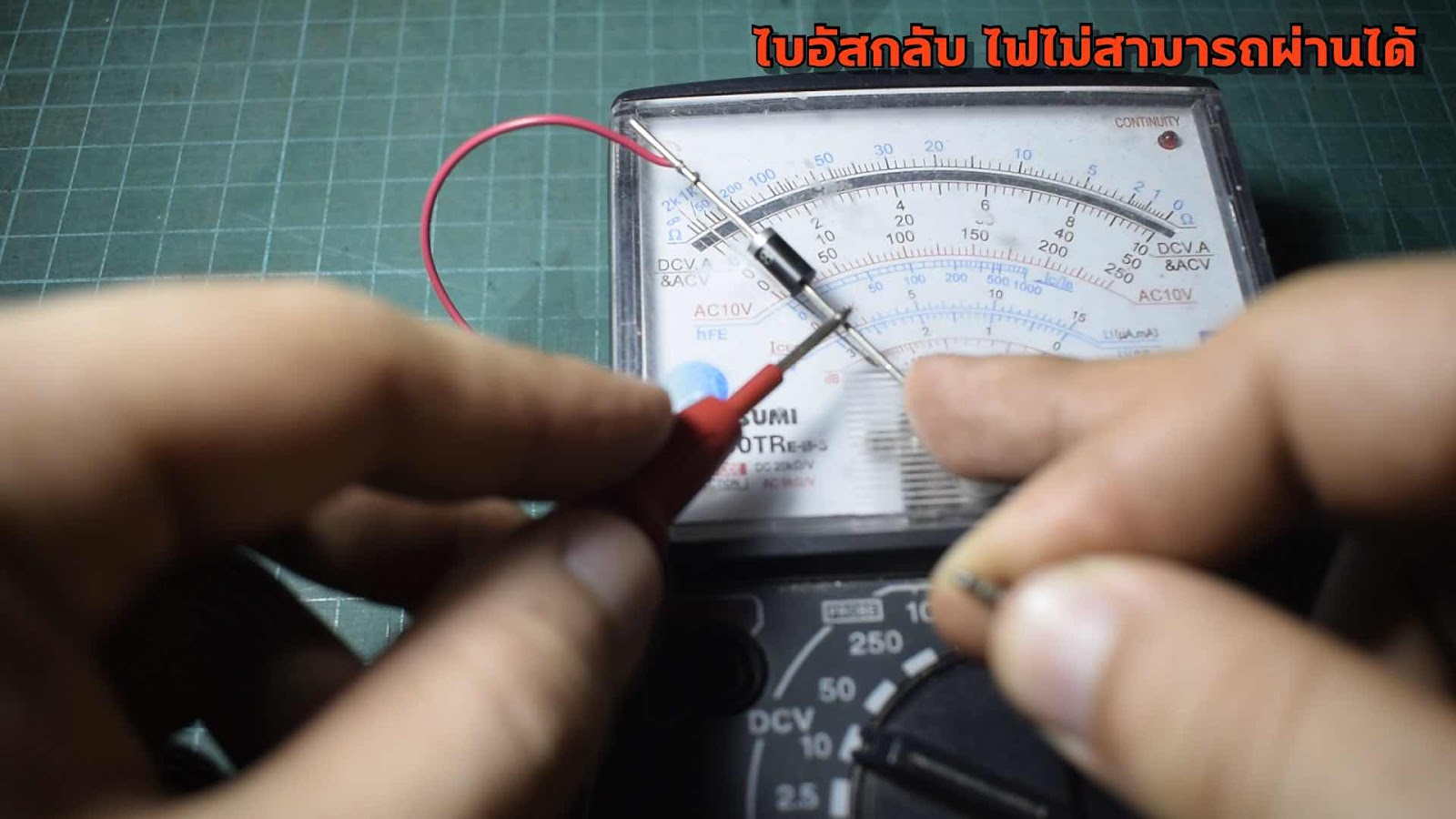

ถ้าไดโอดดีจะต้องวัดไม่ขึ้น แต่ถ้าขึ้นคือเสีย

เมื่อวัดแล้วให้จำง่ายๆคือ ต้องขึ้นข้าง ไม่ขึ้นข้าง ถือว่าดี

วิธีดูว่าไดโอด ทนแรงดัน ทนกระแสได้มากแค่ไหน

ก่อนอื่นเราต้องรู้ก่อนว่าไดโอดที่เราต้องการรู้นั้น เบอร์อะไร โดยสามารถดูได้ที่บนตัวของไดโอดเลยดังภาพด้านล่าง

โดยจากภาพ ไดโอดที่นำมาคือเบอร์ 1N5408

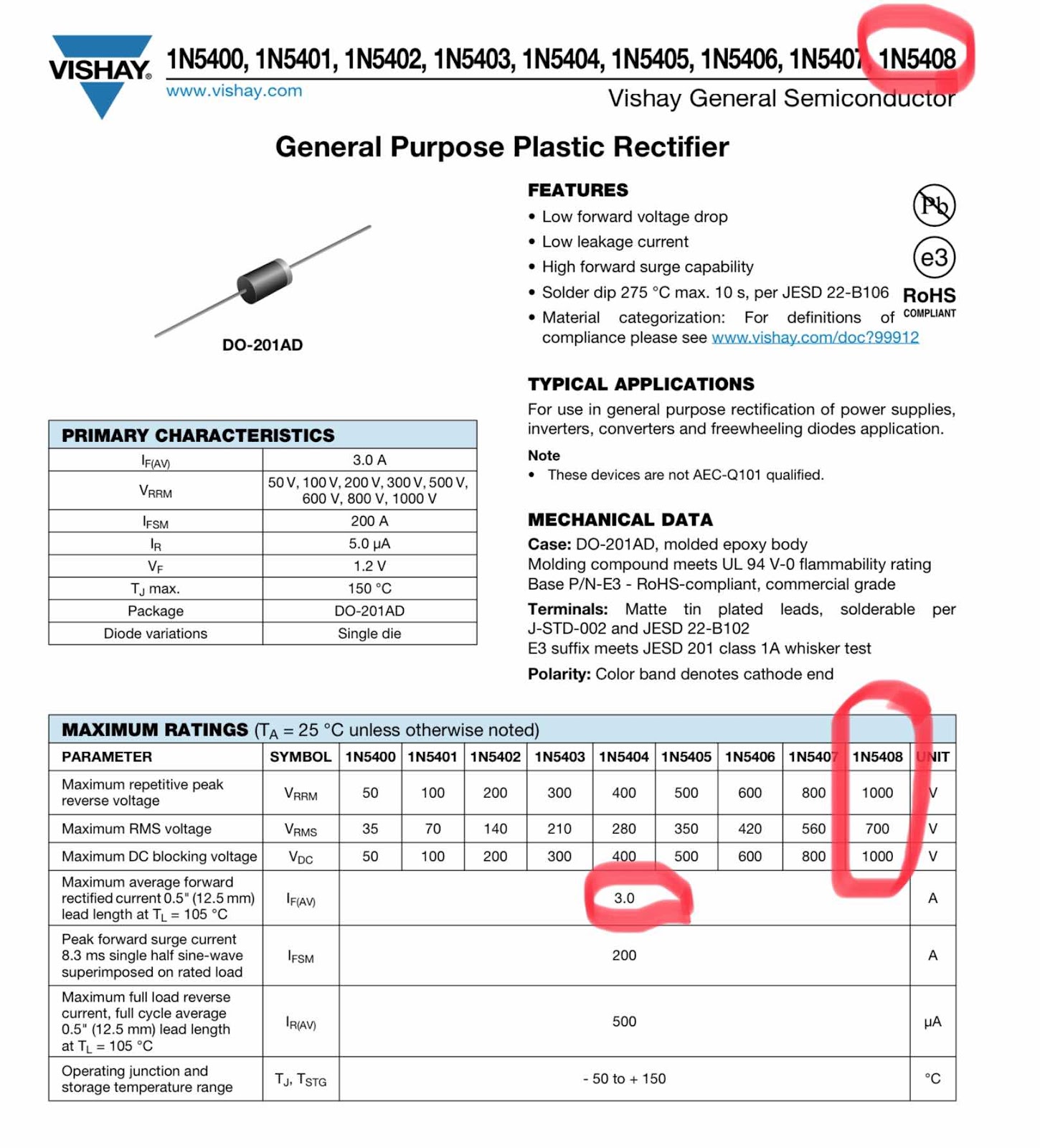

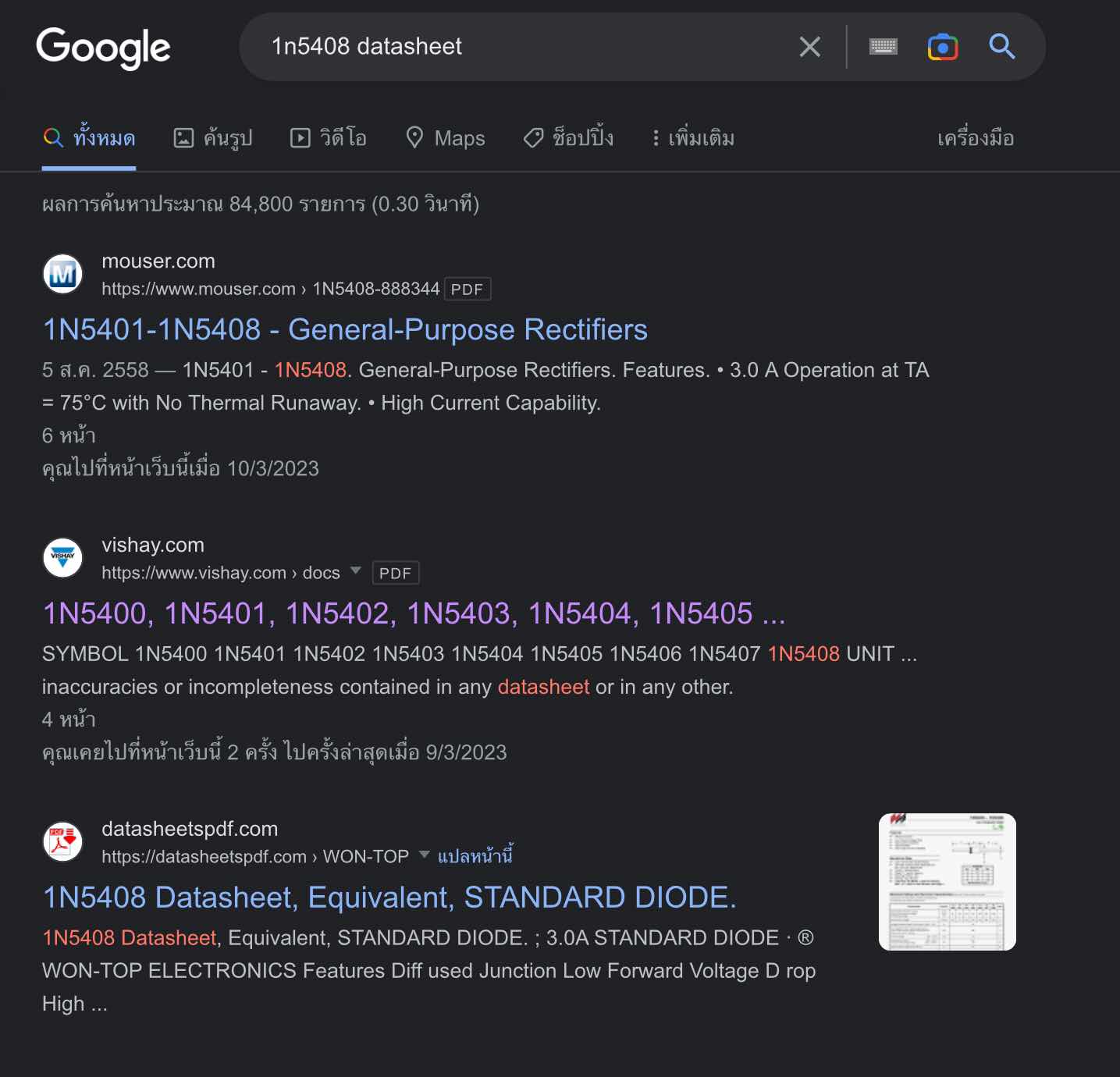

ให้นำเบอร์ที่ได้ไปค้นหาข้อมูลดาต้าชีทในอินเทอร์เน็ต



จากการค้นหาทำให้เราได้รู้ว่าไดโอดเบอร์ 1N5408 ทนการแสได้สูงสุด 3A และ ทนแรงดันได้สูงสุด 1000V

คุณสมบัติของไดโอดในการแปลง ไฟฟ้ากระแสสลับเป็นกระแสตรง

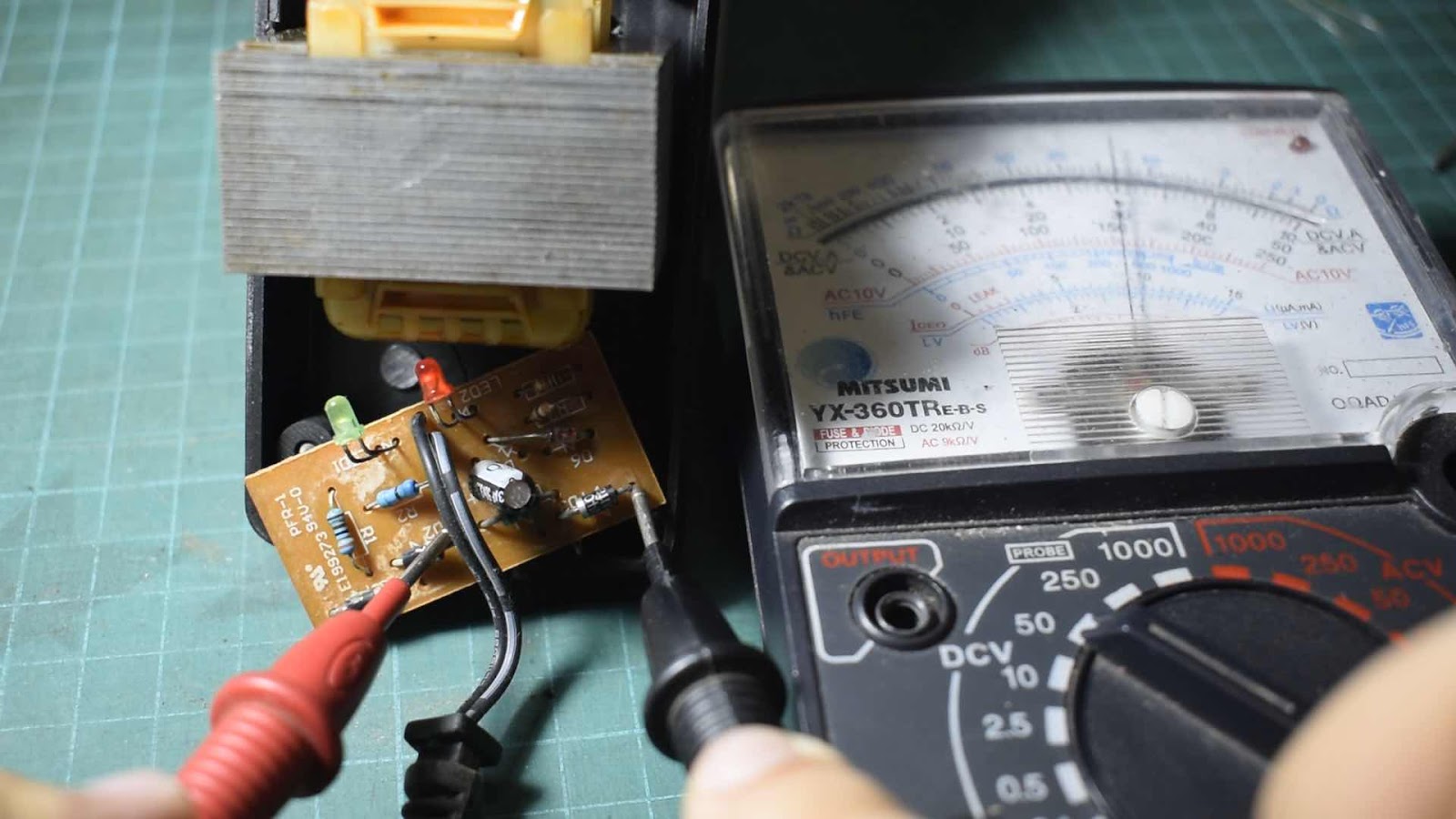

โดยเราจะใช้หม้อแปลงในการลดระดับแรงดันจาก กระแสสลับ 220V ลงมาให้เหลือแรงดันต่ำๆและทดลองนำมิเตอร์ตั้งย่านวัดไฟสลับ ไปที่ 50vacวัดดูขึ้นปกติ

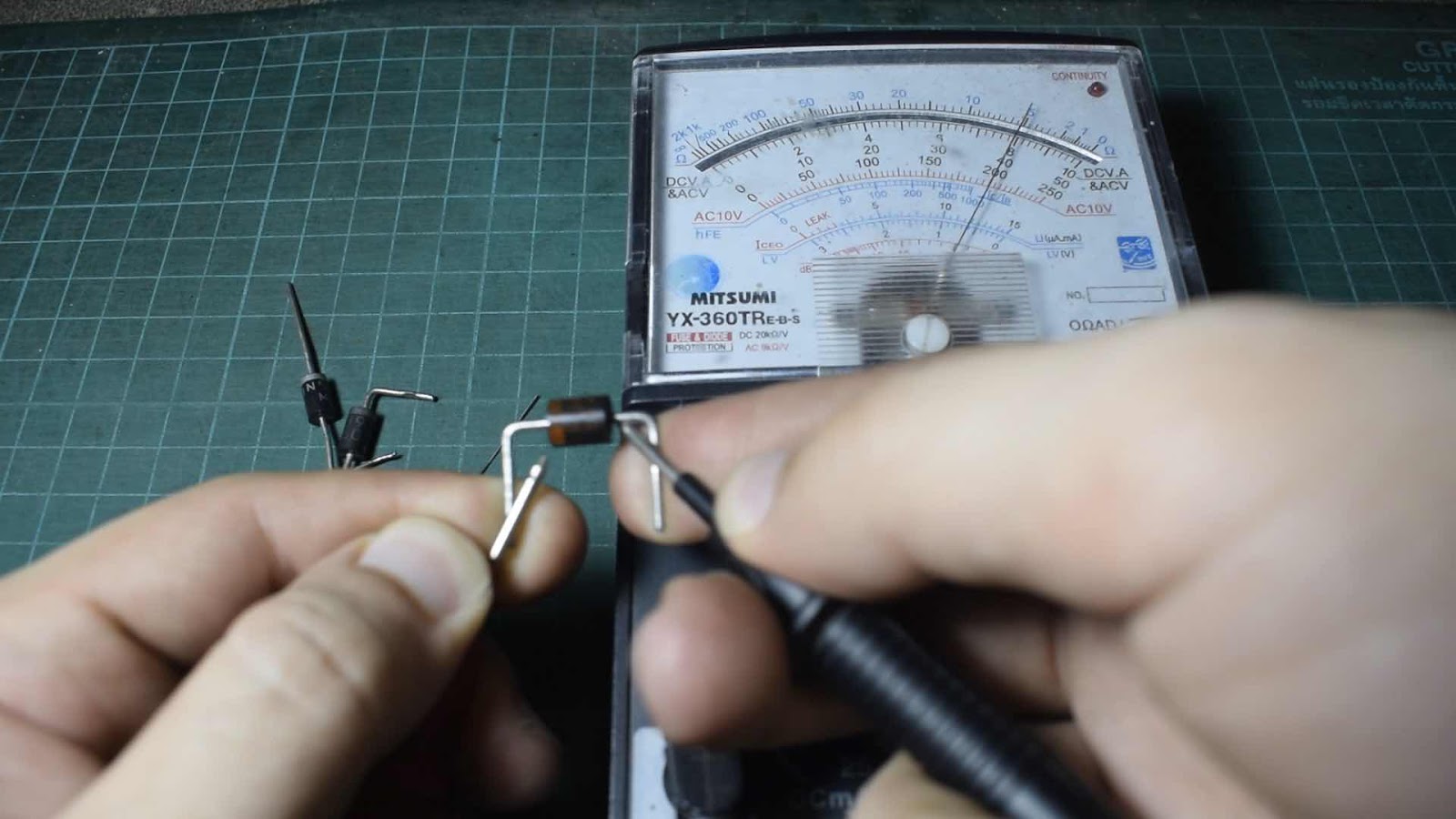

จากนั้นเมื่อไฟสลับถูกต่อผ่านไดโอดแล้ว จะถูกเรียงกระแสเป็นไฟฟ้ากระแสตรง โดยให้ทดลองนำมิเตอร์ไปวัดหลังจากผ่านไดโอดแล้ว ปรับไปที่ย่านวัด 50vdc
