วงจรเสียงไซเรน IC7400

 วงจรสร้างเสียงไซเรนอิเล็กทรอนิกส์นี้ สามารถสร้างได้ง่ายและราคาถูก โดยวงจรนี้ประกอบไปด้วย NAND Gate ซึ่งอยู่ในตัว IC7400 4ตัวภายใน NAND Gate ตัวเดียว โดยจะปล่อยสัญญาณรูปคลื่นสี่เหลี่ยม 0.2Hz จากออสซิลเลเตอร์ชุดแรกจะถูกอินทริเกรทโดย R3และC3 ซึ่งแรงดันของสัญญาณจะแกว่งขึ้นๆลงๆ ที่ความถี่ 0.2Hz โดยระดับแรงดันเอาต์พุตจะมีค่าประมาณ 2Vp-p ซึ่งเพียงพอสำหรับขับวงจรขยายได้โดยตรง

อุปกรณ์

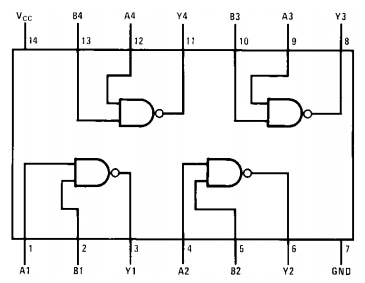

1. IC7400 NAND Gate
2. R1, R2 = 4.7k
3. R3 = 10k
4. R4 = ตัวต้านทานปรับค่าได้ 4.7k
5. R5 = 5.6k
6. R6 = 1k
7. C1, C2 = 1000uF/16v
8. C3 = 50uF/16v
9. C4, C5 = 470nF
10. C6 = 150nF
11. แหล่งจ่ายไฟฟ้ากระแสตรง 5v

Circuit Diagram
